专家为您解读影响标准漏孔漏率大小的因素——Innomatec

发布时间:2020-04-26 浏览量:2447次

标准漏孔定义:在规定的条件下[入口压力为100(1±5%)KPa,出口压力低于1KPa,温度为23℃±7℃]下对干燥空气(露点温度低于-25℃)漏率是已知的一种校准漏孔。

标准漏率定义:在真空技术中,为了设计、计算和运用方便起见,引入了标准漏率的概念。在规定的条件下[入口压力为100(1±5%)KPa,出口压力低于1KPa,温度为23℃±7℃]下对干燥空气(露点温度低于-25℃)通过漏孔的漏率。

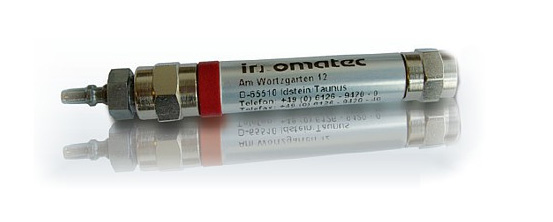

Innomatec标准漏孔


影响漏率大小的因素:

漏孔的漏率也就是气体通过漏孔的流量。对于某一密闭结构来说,影响其漏率大小的因素是多方面的,主要有:间隙大小、内外压力差、气体的粘度和气体的分钟质量、密封长度、环境的温度、密封材料本身的性能、密封面的加工精度、相对运动的线速度或者转速、受机械振动和冲击的情况等。

漏孔的几何尺寸一定时,漏孔的漏率与以下因素有关:

(1)漏孔两端的压差,不仅漏孔两端压力的大小影响气体的流动状态,而且漏孔两端压差的大小对气体的流动起关键的作用。既使漏孔两端的压力很大,但是如果其压力相同,即压差为零,漏孔中也不会有气体流动。只有当漏孔两端存在压差时,才会出现气体从高压端向低压端流动的现象。且压差越大,其流量也越大。

1)在分子流状态下,漏孔的漏率与漏孔两端的压差成正比;

2)在粘滞流状态下,漏孔的漏率与漏孔两端的平方差成正比;

(2)气体分子的量和粘滞系数,不同气体通过漏孔的难易程度不一样。

1)在分子流状态下,漏孔的漏率与气体分子量的平方根成反比;

2)在粘滞流状态下,漏孔的漏率与气体的粘滞系数成反比;

(3)环境温度,环境温度不同,气体分子的热运动的平均速度也就不同,漏率也就不一样。
